冲击试验对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验结果出现误差，为保证加工出的冲击试样缺口合格，缺口的加工质量检验是一个重要的控制手段。

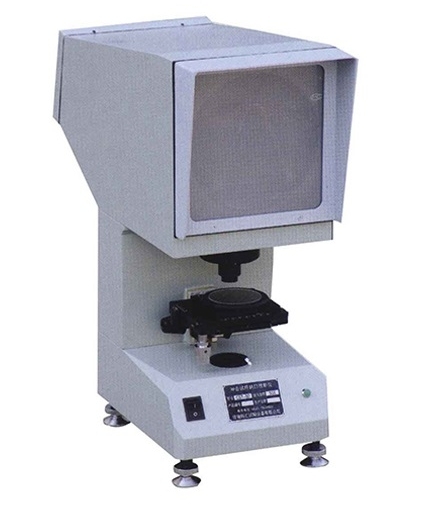

CST-50 型夏比投影仪是根据目前国内广大用户的实际需求和国标 GB/T 229-2007《金属材料 夏比摆锤试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比 V 型（深 2mm）和 U 型（深 2mm）冲击试样缺口加工质量的专用光学仪器，是广大冶金、锅炉压力容器、车船和工程 机械制造及科研等部门理化实验室的专用设备。也可根据客户的要求定做，满足检测 3mm 或 5mm 冲击试样缺口的需要。

1、放大倍数：                 50×

物镜放大倍率： 2.5×

投影物镜放大倍率： 20×

2、投影屏直径：               Φ200 mm

3、工作台尺寸：

方工作台： （110×125）mm

圆工作台： Φ90 mm

工作台玻璃直径： Φ70 mm

4、工作台行程：

纵向： ±10 mm

横向： ±10 mm

升降： ±12 mm（无刻度）

5、工作台转动范围： 0°-360°（无刻度）

6、光源（卤钨灯）： 12V 100W

7、电源： 220V 150W

8、外形尺寸（长×宽×高）： （510×220×600）mm

9、重量： 约 20kg
