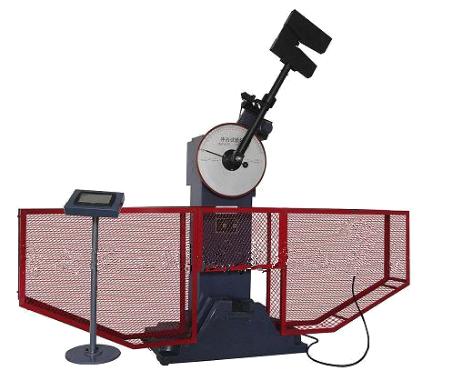

用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式,得到试样的吸收功。最大冲击能量为300J,并附带150J摆锤一个,所用试样断面为(10×10)mm。本机具有较大的冲击能量,适用于冲击韧性较大的黑色金属,如钢铁及其合金。
GB/T 3808-2002《摆锤式冲击试验机的检验》
GB/T 229-2020《金属材料 夏比摆锤试验方法》
JJG 145-2007《摆锤式冲击试验机检定规程》
如果改变结构形式及更换相关零件,可同时满足美标、欧标ASTM E23,EN 10045,ISO 148,ISO 83等国际相关标准的要求。
1、冲击能量: 300J 150J
2、度盘刻度范围及分度值:
能量范围: 0-300J 0-150J
每小格分度值: 2J 1J
3、摆锤力矩: 0-300J M=160.7695N.m
0-150J M=80.3848N.m
4、摆锤预扬角: 150°
5、摆轴旋转中心至冲击点(试样中心)距离:750mm
6、冲击速度: 5.2m/s
7、试样支座跨距: 40mm
8、支座钳口圆角: R(1.0~1.5)mm(1mm为特殊订货)
9、刀刃曲率半径: R(2.0~2.5)mm(8mm为特殊订货)
10、试样支座支撑面倾角: 11°
11、冲击刀刃夹角: 30°
12、冲击刀刃厚度: 16mm
13、测角范围: 0-360°
14、角度分辨率: ≤0.06°
15、试样规格: 10×10(7.5或5)×55 mm
16、主机外形尺寸(长×宽×高): (2150×640×1400)mm
17、主机重量: 420Kg
18、电源: 三相四线制380V 50Hz 400W;主电机250W
