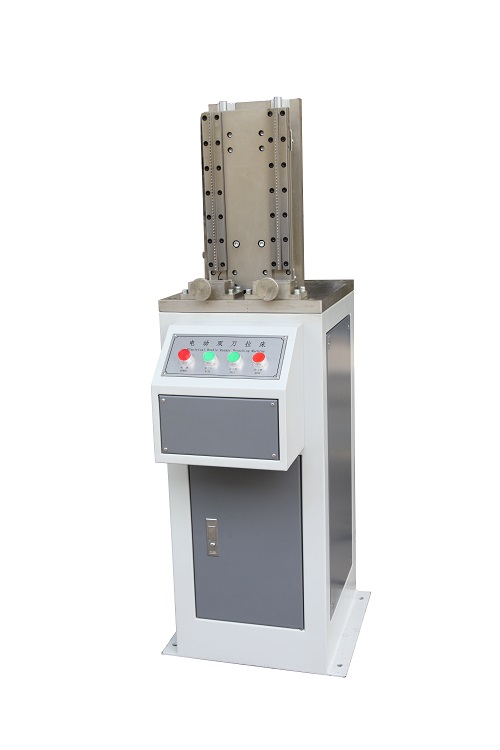

冲击试样缺口拉床是目前国内除光学曲线磨床外能加工出合格夏比冲击试样缺口的唯一工具,由于一次成型加工原理,其加工出的缺口同一性极好。
本拉床采用高精密滚珠丝杠传动,直线导轨作支撑,这种结构保证了拉刀运行的稳定性及缺口的几何精度。本产品配备有双工位拉刀,可同时加工两个试样缺口:一个V型(深2mm)和一个U型(深2mm)(也可两个V型或两个U型缺口)。无论加工V型还是U型缺口都不需要换刀,试样缺口一次加工只需10秒钟,操作简便可靠。本拉床的拉刀采用W18Cr4V材料制造,硬度高,耐磨性好,每把刀具可加工20,000余个试样。
冲击试样缺口拉床是冶金、锅炉压力容器、车船、工程机械制造及科研等部门理化试验室的必备专用设备。
GB229-94《金属夏比缺口冲击试验方法》;
ASTM、EZ3、ISO148等国内外标准;
U型缺口(3mm)可满足DIN50115标准中的DVM试样的要求。
1、试样缺口形状: V型或U型(深2mm)
2、加工试样尺寸: 10×10(7.5或5)×55 mm
3、传动方式: 高精密滚珠丝杠传动
4、切削方式: 电动
5、拉刀行程: 350mm
6、拉刀材质: W18Cr4V
7、拉削速度: 2.3m/min
8、电 源: 三相四线制380V 50Hz 0.5KW 主电机0.4KW
9、外形尺寸: (350×570×1250)mm(长×宽×高)
10、重 量: 180kg
