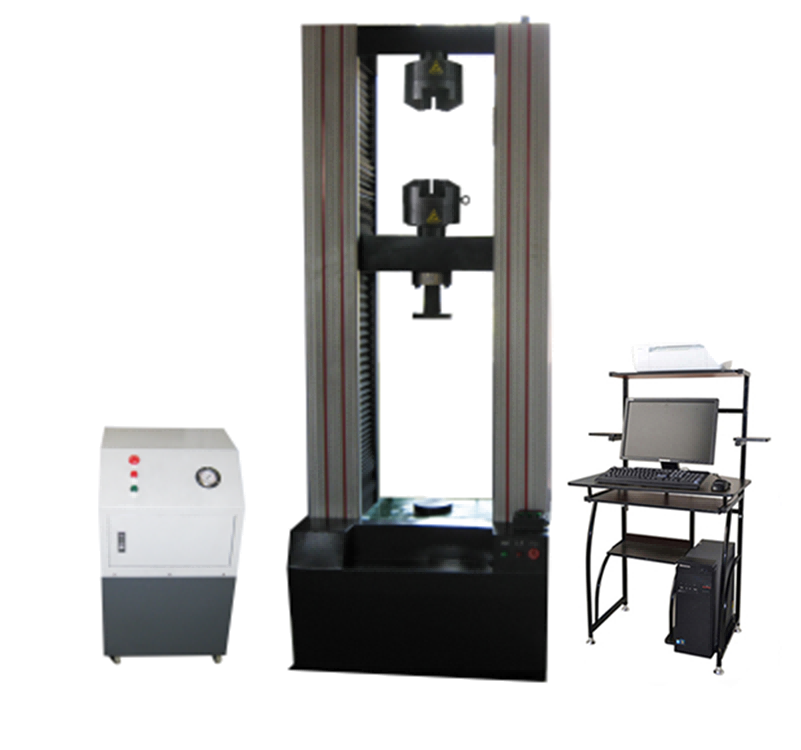

WDW型微机控制电子万能试验机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业对各种金属、非金属及复合材料进行力学性能指标的检测分析。具有应力、应变、位移三种闭环控制方式,可用于金属、非金属材料及其制品的拉伸、压缩、弯曲、剪切等力学性能测试和分析研究。
JJG 475-2008 《电子万能试验机检定规程》、
GB/T 2611-2007《试验机通用技术条件》、
GB/T 16491-2008《电子万能试验机》、
GB/T 228.1-2010 《金属材料 拉伸试验 第1部分:室温试验方法》、
GB/T14452-1993《金属弯曲力学性能试验方法》、
JB/T6147-2007《试验机包装、包装标志、储运技术要求》、
GB/T 7314-2005 《金属材料室温压缩试验方法》。
项目名称 |
WDW-05/1/2/5 |
WDW-10M |
WDW-20M |
WDW-30M |
WDW-100M |
WDW-200M |
WDW-300M |
WDW-500M |
WDW-600M |
最大试验力(kN) |
0.5/1/2/5 |
1 |
2 |
5 |
100 |
200 |
300 |
500 |
600 |
试验机准确度等级 |
1 |
0.5 |
|||||||
试验力测量范围 |
0.4%-100%FS |
0.2%-100%FS |
|||||||
试验力示值相对误差 |
示值的±1%以内 |
示值的±0.5%以内 |
|||||||
试验力分辨力 |
1/500000FS |
1/300000FS |
|||||||
变形分辨力 |
1/500000FS |
1/300000FS |
|||||||
变形测量范围 |
0.2%-100%FS |
||||||||
变形示值相对误差 |
示值的±1%以内 |
±0.50%以内 |
|||||||
位移示值相对误差 |
示值的±0.2%以内 |
||||||||
位移分辨力 |
0.04µm |
0.001mm |
|||||||
应力控速率调节范围 |
0.005~5%FS/S |
||||||||
应力控速率精度 |
速度<0.05%S/s时,为设定值的±2%以内;速度≥0.05%S/s时,为设定值的±1%以内 |
±1%设定值以内 |
|||||||
变形速率调节范围 |
0.02~5%FS/S |
||||||||
应变形控制速率精度 |
速度<0.05%S/s时,为设定值的±2%以内;速度≥0.05%S/s时,为设定值的±1%以内 |
||||||||
位移控制速率范围 |
0.001—500mm/min |
- |
|||||||
位移控制速率精度 |
为设定值的±0.2%以内 |
- |
|||||||
横梁速度测量范围 |
- |
0.01~300mm/min |
|||||||
横梁速度相对误差 |
- |
速率<0.001 mm/min时,设定值的±1.0%以内; 速率≥0.001 mm/min时,设定值的±0.2%以内 |
|||||||
恒力、恒变形、恒位移控制范围 |
- |
0.5%~100%FS |
|||||||
恒力、恒变形、恒位移控制精度 |
- |
设定值≥10%FS时, 设定值的±0.1%以内;设定值<10%FS时, 设定值的±1%以内 |
|||||||
拉伸空间mm |
600-1000 |
800 |
600 |
800 |
600 |
600 |
600 |
600 |
600 |
压缩空间mm |
600-1000 |
370 |
600 |
370 |
600 |
600 |
600 |
600 |
600 |
外形尺寸(mm) |
530*260*1450/1850 |
686*525*1800 |
760*500*1650 |
720×500×1800 |
1010×750×2210 |
1100×770×2550 |
1100×770×2000 |
1300×850×2510 |
1300×850×2750 |
电源 |
220V±10%,0.75kW |
220V±10%,1.5kW |
220V±10%,3kW |
380V±10%,5kW |
|||||
重量(kg) |
150-300kg |
300 |
480 |
600 |
1100 |
1560 |
2000 |
3500 |
3500 |
